颚式破碎机厂家教你优化鄂破调整座结构

导读:首先来分析颚式破碎机的基座,它的维护保养应做到以下四个方面:①经常注意和及时做好摩擦面的润滑工作,可保证颚式破碎机的正常运转和延长设备的使用寿命;②颚式破碎机所采用的润滑脂,应根据破碎机的使用地点、气温等条件来决定,一般可采用钙基、纳基或钙钠基润滑脂;③加入轴承座内的润滑脂为容积的50-70%,每三个月必须更换一次,换油时应用清洁的汽油或煤油仔细地清洗轴承滚柱的跑道;④肘板与肘板垫接触时,破碎机开动前必须注入润滑油脂。

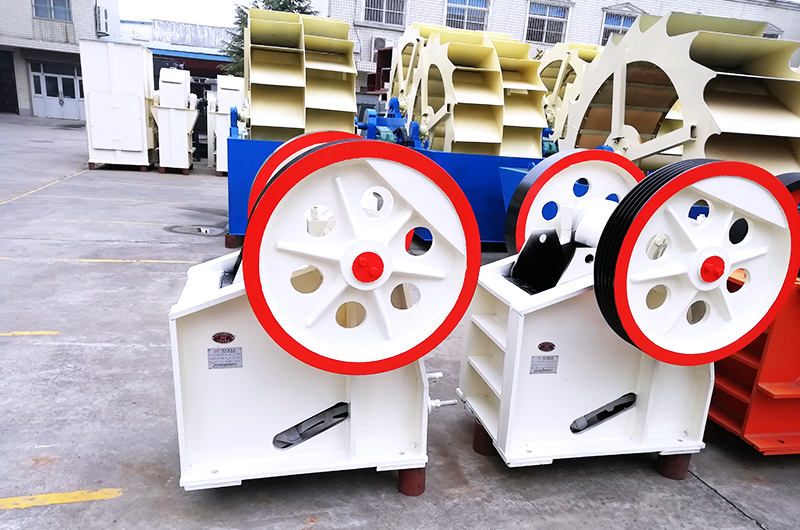

颚式破碎机结构组成: 颚破(颚式破碎机,颚式破碎机价格,颚式破碎机厂家,颚破)的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

 颚式破碎机中的调整座结构比较复杂,它是由一定数量的紧固螺栓进行连接紧固,为了使其能更好地承受破碎力,更好的满足矿石破碎要求,我们从三方面分析颚式破碎机调整座结构的改进优化:优化结构分析,经有限元优化模块对调整座结构优化后,设计变量的最后结果为:尺寸明显增大,因为肋板的作用力直接作用在这个面上,加大这个尺寸就相当于加厚受力面,对应力的合理分布是有显著作用的,圆角半径也明显加大。

调整座结构改进方案,通过对调整座结构进行优化设计分析,增加肋板力承受面的厚度,减小上、下两壁的厚度既可减轻调整座重量,同时又增强了调整座的强度、改善了应力集中现象。

调整座结构的设计要考虑很多因素,如调整座为铸钢件,各个壁厚应尽量均匀。

所以调整座的3个壁厚优化尺寸调整为30,圆角半径调整为R15。

这样既可增加强度和刚度,又可减小其体积,并使铸件的壁厚尽量均匀。

优化后的性能,调整座经上海坤克路桥专业技术人员结构优化设计后,其性能得到了改善,强度增加改进结构后最大应力值下降了10%,即强度增加了10%;刚度提高改进结构后合成位移最大值减小了10%,即刚度提高了10%,三个方向的变形都相应减小;应力集中区域数值的比较通过探测应力集中的部位,发现改进结构后其应力较大值的分布与改进前基本相同,但相应处的最大值都下降了10%~13%,体积减小了2%。

鄂式破碎机工作原理鄂式破碎机工作方式为曲动挤压型,其工作原理是电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

本文标签:颚式破碎机,颚式破碎机价格,颚式破碎机厂家,颚破。

颚式破碎机厂家教你保养鄂破调整座

颚式破碎机设备是矿山机械中比较常用的粗破设备,说起对颚式破碎机的了解,没有人能比的上生产颚式破碎机的厂家,上海坤克路桥机械设备专业生产各种型号的颚式破碎机设备,并且长期供应颚式破碎机配件。

今天上海颚式破碎机厂家主要教你如何保养鄂破调整座。

颚式破碎机中的调整座结构比较复杂,它是由一定数量的紧固螺栓进行连接紧固,坤克机械生产的颚式破碎机耐磨配件调整座能更好地承受破碎力,减少弹性变形,能更好满足矿石破碎要求。

关于颚式破碎机的保养首先要经常注意和及时做好摩擦面的润滑工作,可保证颚式破碎机的正常运转和延长设备的使用寿命。

颚式破碎机所采用的润滑脂,应根据破碎机的使用地点、气温等条件来决定,一般可采用钙基、纳基或钙钠基润滑脂。

加入轴承座内的润滑脂为容积的50-70%,每三个月必须更换一次,换油时应用清洁的汽油或煤油仔细地清洗轴承滚柱的跑道。

肘板与肘板垫接触时,破碎机开动前必须注入润滑油脂。

颚式破碎机厂家,颚破,鄂破,颚破厂家,颚式破碎机专业生产厂家,上海颚式破碎机厂家,颚式破碎机企业,颚式破碎机公司,上海颚式破碎机生产企业坤克路桥机械设备有限公司专业生产颚式破碎机、简摆式颚式破碎机、复摆式颚式破碎机、粗碎颚式破碎机、细碎颚式破碎机等,并长期供应颚式破碎机边护板、齿板、肘板、鄂板、牙板等配件。

本文标签:上海颚式破碎机厂家,颚式破碎机厂家。

你知道怎么保养颚式破碎机基座与调整座吗

对于颚式破碎机设备(鄂破)的保养维护,前面我们已经说过了,鄂式破碎机的保养维护是多方面,不单单是添加润滑油那么简单,如果还有不懂的那就查看我们的颚式破碎机专业介绍网站,或者拨打上海颚式破碎机厂家的售后服务电话。

今天上海破碎机设备厂家的小编主要为你介绍一下颚式破碎机基座与调整座的日常维护措施。

首先来分析颚式破碎机的基座,它的维护保养应做到以下四个方面:①经常注意和及时做好摩擦面的润滑工作,可保证颚式破碎机的正常运转和延长设备的使用寿命;②颚式破碎机所采用的润滑脂,应根据破碎机的使用地点、气温等条件来决定,一般可采用钙基、纳基或钙钠基润滑脂;③加入轴承座内的润滑脂为容积的50-70%,每三个月必须更换一次,换油时应用清洁的汽油或煤油仔细地清洗轴承滚柱的跑道;④肘板与肘板垫接触时,破碎机开动前必须注入润滑油脂。

关于颚式破碎机的调整座,它最大的危害就是出现断裂。

颚式破碎机调整座断裂原因主要有:①肘板、肘板垫自行采购或改制,不符合主机厂设计要求;②调整座固定螺栓松动;③调整座有严重的铸造缺陷或焊接缺陷。

至于解决办法是非常简单的,主要从三个方面着手:①更换颚式破碎机调整座并更换装配主机厂原装肘板、肘板垫;②更换调整座并紧定调整座螺栓;③更换调整座。

颚式破碎机基座与调整座的日常维护措施还是比较简单的,一般操作人员都可以很快上手,但是大家一定要引起注意,如果不重视起来可能会造成更大的麻烦,给企业的正常生产带来影响。

上海坤克路桥机械设备有限公司不但长期生产颚式破碎机设备,而且还供应颚式破碎机配件,例如颚板、齿板等等。

坤克路桥机械专业生产颚式破碎机、锤式破碎机、圆锥式破碎机、反击式破碎机、对辊式破碎机和冲击式破碎机等等,另外还有破碎机配件的销售,我们的破碎机耐磨件更加耐用,能降低你的生产成本。
